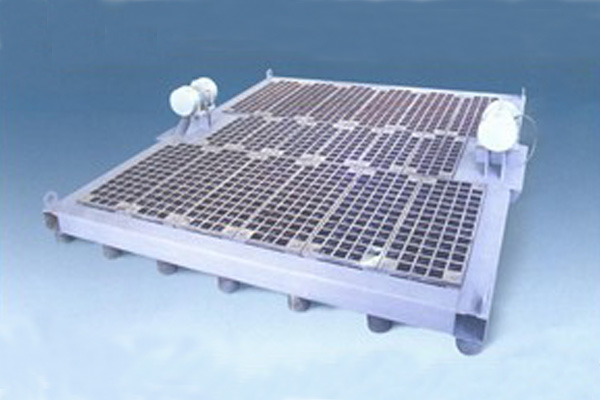

JZB系列振動篦板
概述
.jpg)
振動篦板是一個高頻振動的格柵，將其放置在礦槽上部，可防止因凍結或銹結成大團的屑狀或塊狀物料進入礦槽，否則大塊物料會在礦槽下部造成堵塞。由于格柵的高頻振動，在防止大塊物料進入礦槽的同時，屑狀、塊狀的正常粒度物料能迅速落入礦槽，不會在格柵上堆積，對一些粘結強度不大的結塊還能起松散、碎塊作用，是較理想的礦槽上部設備。振動篦板還可用于鑄件的落砂等其他用途。由于其結構簡單，造價低，已廣泛應用于冶金、礦山、煤炭、機械、建材等到行業。
特點
振動篦板由振動體、振動電機、支承彈簧、彈簧支座等組成。篦板為焊接結構，篦孔尺寸根據物料種類和用戶要求而定。
篦板的支承彈簧為橡膠彈簧，根據現場的安裝環境，橡膠彈簧或者布置在篦板的兩個側邊下部，或者布置在篦板的四個邊的下部。
篦板一般采用一臺振動電機激振，面積超過20平方米的大型振動篦板采用兩臺振動電機激振。
參數
技術參數
| 型號 | 篦面尺寸mm | 篦孔尺寸mm | 配用振動電機型號 | 外型尺寸mm | 重量Kg | ||
| 型號 | 功率kW | 轉速r/min | |||||
| JZB320—300 | 3200×3000 | 100×100 | ZGY60-3.7/6 | 3.7 | 960 | 3620×3400×1171 | 4400 |
| JZB270—385 | 2700×3850 | 150×150 | ZGY60-3.7/6 | 3.7 | 960 | 4168×3250×1171 | 4460 |
| JZB340—400 | 3400×4000 | 100×100 | ZGY60-3.7/6 | 3.7 | 960 | 4420×4020×1170 | 4509 |
| JZB450—590 | 4500×5900 | 300×300 | ZGY75-5.5/6 | 2×5.5 | 960 | 5960×4500×1220 | 7037 |
用途
由于振動篦板結構簡單，造價低，已廣泛應用于冶金、礦山、煤炭、機械、建材等到行業。
